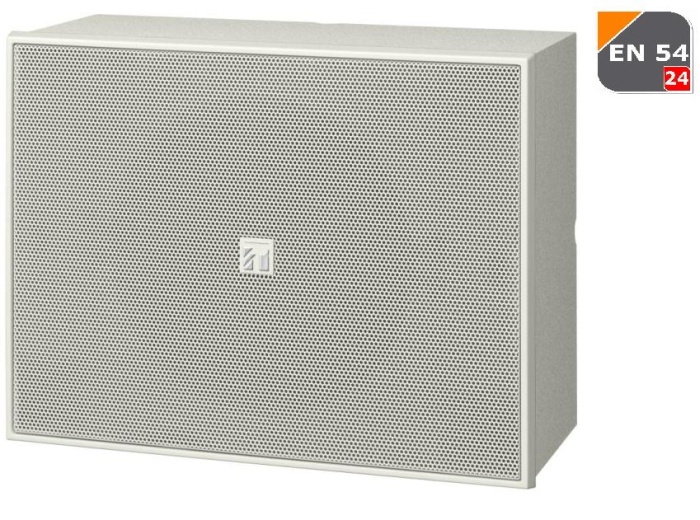

BS-678BSW - reproduktorová skrinka 6W/100V, drevená skrinka + kovová mriežka, keramická svorkovnica s tepelnou poistkou, odbočky 3W, 1,5W a 0,8W, citlivosť 94dB (1W/1m), frekvenčný rozsah 150 Hz - 18 kHz, 310(W) × 190(H) × 100(D)mm , biele prevedenie. Certifikát EN 54-24.
|
Menovitý príkon
|
6 W (100 V linka), 3 W (70 V linka)
|
|
Menovitá impedancia
|
100 V linka: 1.7 kΩ (6 W), 3.3 kΩ (3 W), 6.7 kΩ (1.5 W), 13 kΩ (0.8 W)
70 V linka: 1.7 kΩ (3 W), 3.3 kΩ (1.5 W), 6.7 kΩ (0.8 W), 13 kΩ (0.4 W)
|
|
Citlivosť
|
94 dB (1 W, 1 m) (500 - 5,000 Hz, ružový šum)
92 dB (1 W, 1 m) (100Hz – 10kHz ružový šum)
80 dB (1 W, 4 m) (100Hz – 10kHz ružový šum), podľa EN 54-24
|
|
Max. akustický tlak
|
98 dB (6 W, 1 m) (100Hz – 10kHz ružový šum)
86 dB (6 W, 4 m) (100Hz – 10kHz ružový šum), podľa EN 54-24
|
|
Frekvenčný rozsah
|
150Hz - 18 kHz (-20 dB)
|
|
Vyžarovací uhol
|
Horizontálny: 360° (500Hz), 135° (1 kHz ), 130° (2 kHz), 70° (4 kHz)
Vertikálny: 330° (500Hz), 160° (1 kHz ), 135° (2 kHz), 70° (4 kHz)
|
|
Reproduktor
|
Ø 16 cm
|
|
Pripojovacie káble
|
0.8 – 7 mm2 , pevný vodič, 0.8 – 4 mm2 , lanko
|
|
Spôsob montáže
|
Montáž na povrch
|
|
Prostredie
|
Typ A – vnútorné použitie
|
|
Pripojenie káblov
|
Skrutkovacia keramická svorkovnica – 2x
|
|
Konštrukcia
|
Skrinka –drevotrieska s PVC fóliou, biela farba (RAL 9010 alebo ekvivalent)
Mriežka: kovová, biela farba (RAL 9010 alebo ekvivalent)
Predný panel - HIPS biela farba (RAL 9010 alebo ekvivalent)
|
|
Rozmery
|
250 × 190 x 110 mm, šírka x výška x hĺbka
|
|
Hmotnosť
|
1.7kg
|
|
Príslušenstvo
|
montážne skrutky na stenu - 2ks, skrutky na predný panel – 2ks
|
|
